十字穴の種類
十字穴の種類
H形 一般的に使用される十字穴で、ねじのサイズにより5種類の十字穴があります。
十字穴番号 No 0番 ねじの呼びサイズ 1.6~2.0に使用
No 1番 ねじの呼びサイズ 2.0~3.0に使用
No 2番 ねじの呼びサイズ 3.0~5.0に使用
No 3番 ねじの呼びサイズ 6.0~8.0に使用
No 4番 ねじの呼びサイズ 8.0以上に使用
締付け工具も十字穴番号に合ったものが使用されます。
この内 十字穴番号 No 0番は 日本写真機工業規格より規定された S形が多く使用されています
S形 ねじの呼び2.0以下及び3.0以下の小頭のねじ部品に使用されています
主な使用箇所 デジカメ、メガネ枠、携帯、電子辞書、パソコンなど
その他に
Z形 ねじを締付ける際に生じるカムアウト(ドライバーの浮き上がり)が起こりにくいのが特徴です。

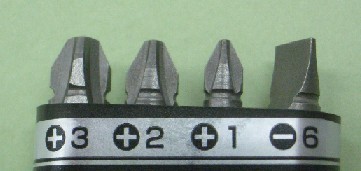

締付け工具
十字穴についての紹介をしましたが、皆様の身の回りで使用されているねじの十字穴が どれに該当するのか一度調べて見てください
