ねじの品質管理①(頭部寸法)

ねじの品質管理①
　Ⅰ. 頭部寸法測定　
ねじ頭部の寸法測定について説明致します。
一つの例として　

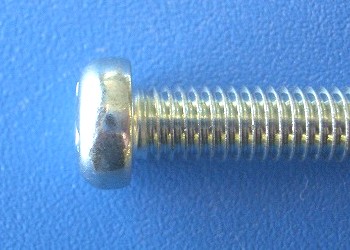

　　十字穴付のナベ頭の場合　写真のような製品が有ります

　十字穴付　ナベ頭　M6XL (M6 は呼び径を、L は,ねじ部長さを表わします)

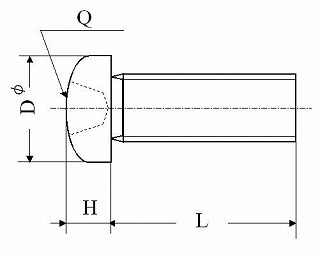

製品図は

で表わされます

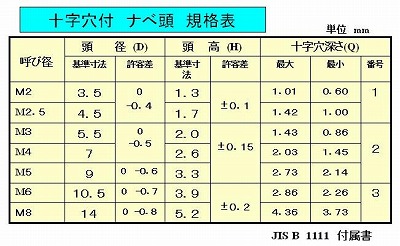

製品の規格は　(JIS規格 JISB1111 付属書)

この場合の製品は　呼び径が　Ｍ６ ですから表の下から２段目が該当します。
測定方法
　
頭径(D)　

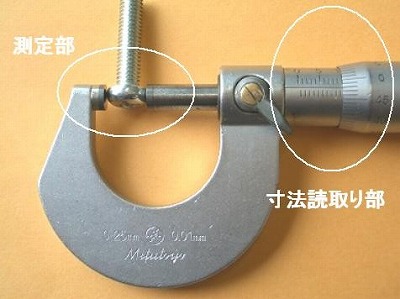

測定器はマイクロメーターを使用し、測定する頭部をアンビル(測定先端)に挿み目盛を読み取ります。
この製品の測定値は計測器の目盛から　９．９８ が読み取れます, 規格を満足しており合格です
頭の高さ(Ｈ)

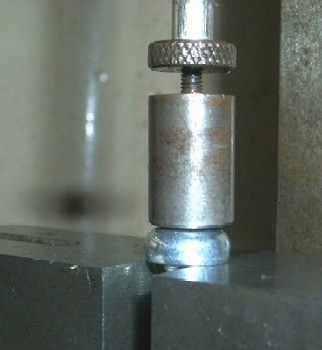

Ａ部の拡大が下の写真です

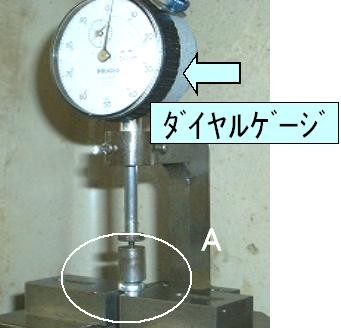

水平なブロックゲージの上にねじの頭部を載せ、頭部に測定器のダイヤルゲージの端子を当て
ブロックゲージからの高さを測定します。
