2011/06/15 | 品質管理
ねじの品質管理③(リセスの検査)

ねじの品質管理③
　　Ⅲ.その他のリセス検査　　　　　　　　　　　　　　　　　　　　 リセス:RECESS:窪んだ所　
　　トルクス ( TORXヘクスローブ )の検査　　　　　　　　
　　　　　　　　　　
　　　　　　　　　　　　　　　　　

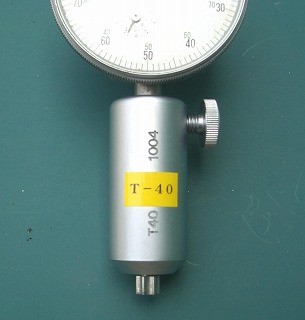

　　　穴の深さ測定　
　　　　十字穴の深さ測定と同様、測定器の先端にトルクス形状の大きさ毎のポイントを付けて
　　　　その深さを測ります
　
　　　　　　　　　　　

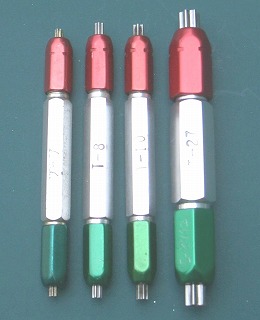

　　　　穴のハメアイ検査　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ﾊﾒｱｲ:勘合
　　　　　各トルクス穴の大きさに合ったプラグゲージ（栓ゲージ）により穴に通るか、止まるかを
　　　　　検査します。
　　　　　　　　　　　赤側：止りゲージ　緑側：通りゲージ　信号と同じです　　　
　　　　　　　　

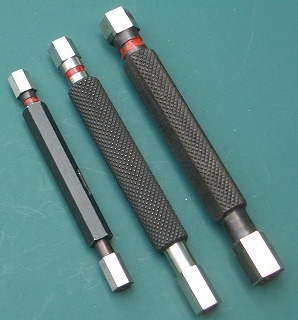

　　　　　六角穴の検査
　　　　　　　　　　　　
　　　　　　　トルクスと同様、六角穴の大きさに合ったポイント、栓ゲージにて測定します
　　　　　　　　　　　　
　ﾄﾙｸｽ,TORXはAcument Intellectual Properties,LLCの登録商標
