ねじの品質管理⑤(ねじ外径)

ねじの品質管理⑤ 　
　　Ⅴ　ねじ外径(d)の測定　　
小ねじ、ボルトの一般的に使用されるメートルねじでは下表の寸法が設定
されています。

注)ピッチにより”並目”と”細目”がありますが、一般的に使用されるのは
　　 “並目”です。
今回測定しています製品は　Ｍ６Ｘ２５ です。
Ｍ６で亜鉛めっき(電気めっき)を施していますから、表のピンクの部分に
該当します。　　６.０～５.７９４

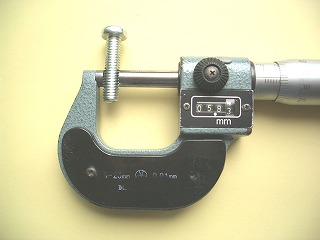

ねじ外径を測定する器具は一般的に “マイクロメーター”を使用します。

マイクロメーターの数値は　５.８３ を示しています。合格です
