ねじの品質管理⑥(△ねじ外径)

　 ねじの品質管理⑥ 　
　Ⅵ　三角 (おむすび) 形状のねじ外径測定　
ねじの断面形が三角(おむすび)形状をした製品が有ります。

このねじはタッピンねじ(2011.3.17 ねじの機能で説明)に使用され、おむすび形状
にすることにより、ねじ込み時の接触面積を減少させ、ねじ込みトルクを軽減する
ことを目的に開発されました。　
上図のようなおむすび形状をしており、Ｄ, Ｃ寸法を測定します。
(Ｃ-Ｄ=Ｋで　Ｋの値が大きくなる程、三角形に近くなり、ねじ込みは軽減されます）
この製品の詳細については https://www.kk-yamashina.co.jp/htm/product/
をご覧下さい。
） Ｃ寸法の測定
　　　 Ｃ寸法の測定には三溝マイクロメーターを使用します。
　　　　　　　　　

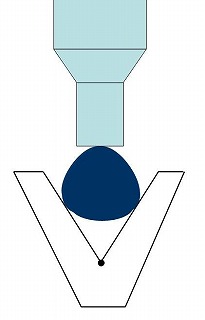

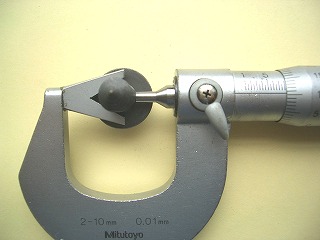

　　測定の仕方は下図のように製品を挟みマイクロメーターの数値を
　　読みます
　　　　　　　　　
　）　Ｄ寸法の測定　

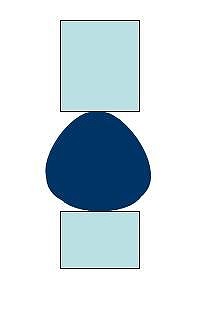

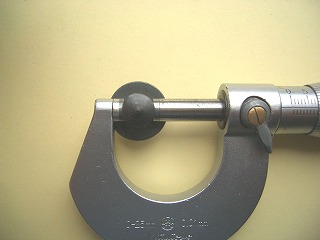

　　　 Ｄ寸法の測定には通常のマイクロメーターを使用します。
