ねじの品質管理⑦(ねじ精度)

ねじの品質管理⑦
　　　　Ⅶ　ねじ精度の検査　　
ねじ精度の検査はオネジのピッチ、山角、リード角等を考慮した有効径の総合寸法(総合
有効径)を上限、下限で検査することです。
（　簡単に言えば、このオネジを使って適正なメネジ、ナットに楽にねじ込まれるか，正しい
山形になっているかを検査することです）
この検査には、一般的に”通り側ねじリングゲージ”、”止り側ねじリングゲージ”が使用さ
れます。

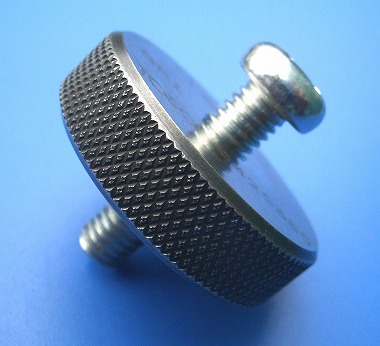

　）通り側ねじリングゲージ (記号ＧＲ）
　　　このゲージは総合有効径の上限を検査します。　
　　　　　　
　　　このゲージにオネジを過大な力を加えることなく手でねじ込んだとき、オネジの全長を
　　　通り抜けなければならない。

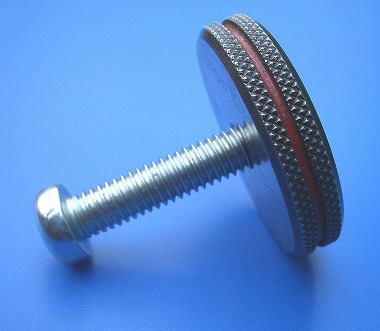

　 ）止り側リングゲージ（記号ＮＲ又はＩＲ）
　　　 このゲージは総合有効径の下限を検査します。
　　　　　　
　　　このゲージにオネジを過大な力を加えることなく手でねじ込んだとき、端に入っても良いが、
　　　ネジの２回転を超えて入ってはならない。
